一、产品介绍

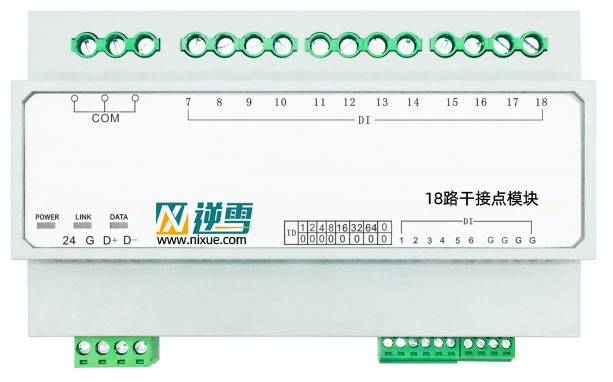

18干接点输入模块，具有18通道干接点输入，有2种控制模式，包括
干接点输入控制和逻辑控制，可外接干接点面板对系统进行场景、调光
等控制，均可通过电脑编程实现不同的功能，如全开、全关、触发场景、
调光等，通讯采用485总线方式，并使用网格壳体，便于内部散热，配
有标准的35mm配电箱导轨槽，安装方便。
二、产品功能
▪采用485通讯协议
▪可实现逻辑控制功能
▪可根据时间设置联动控制
▪干接点输入： 具有18通道干接点输入。
控制包括：开关控制,开关和调光组合控制,窗帘控制,灵活控制，
场景控制,序列控制,百分比控 制,阈值控制,字符串控制,强制控制，
计数控制,响铃控制,联合控制。
三、技术参数
总线工作电压 DC 24V±10%
网络输入电压 DC 15～36V
总线损耗 <0.2W
工作电流 40mA
网络接口 1路RS485接口，18路干节点
环境条件 工作环境:0℃~45℃ 工作相对湿度:20%~90%
储存温度:-40℃~+55℃ 储存相对湿度:10%~93%
开关量输入 18路干接点信号输入,使用5.08接线段子,共地
安 装 方 式 35mm导轨安装
外 观 尺 寸 146mm×90mm×64mm（长×宽×高）
