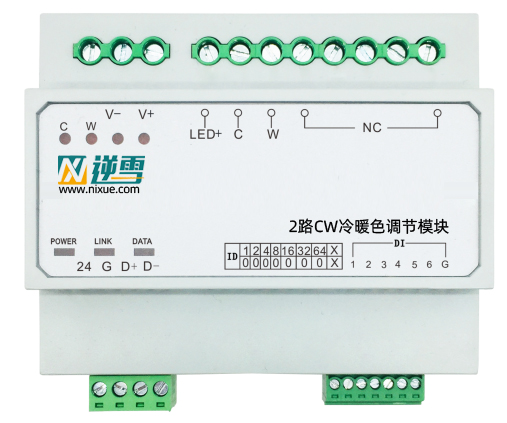

一、产品简介
2路10ACW冷暖色温调节模块，通讯采用485总线方式，自带场景控
制部分，可直接接驳市场上常用的LED CW灯带,而无需另配变压器。模
块可对CW灯带进行0~100%的调光，同时可变化1600万种颜色。这个
功能让普通的场景变得丰富多彩，并使用网格壳体，便于内部散热,配
有标准的35mm配电箱导轨槽，安装方便，带过载、短路保护、大大
加强了产品的稳定性。
二、功能特性
▪485总线控制
▪信息自恢复功能
▪恒压PWM调光输出
▪过温自调节保护功能
▪输出有过流保护功能
▪模块自检及看门狗功能
▪冷暖色温二通道各4096级灰度
▪共阳极恒压控制LED灯带调光调色
▪多组联动，可设定回路的延迟时间，防止电流冲击
三、技术参数
电源输入电压 DC 12-48V
网络输入电压 DC 15～36V
总线损耗 <0.2W
带负载能力 2回路，10A/路，MOS调光输出。
环境条件 工作温度:0℃~45℃ 工作相对湿度:20%~90%
储存温度:-40℃~+55℃ 储存相对湿度:10%~93%
负载兼容性 LED低压灯带
通 信 接 口 RS485总线，4位5.08插拔端子
负 载 接 口 7.62mm间距接线端子，接线容量：4mm²
状态指示 LED指示灯指示CPU运行状态及通迅状态，通过监控软
件可监控各通道的开关状态
安装方式 35标准导轨安装
外形尺寸 108mm(L)×90mm(W)×64mm(H)
